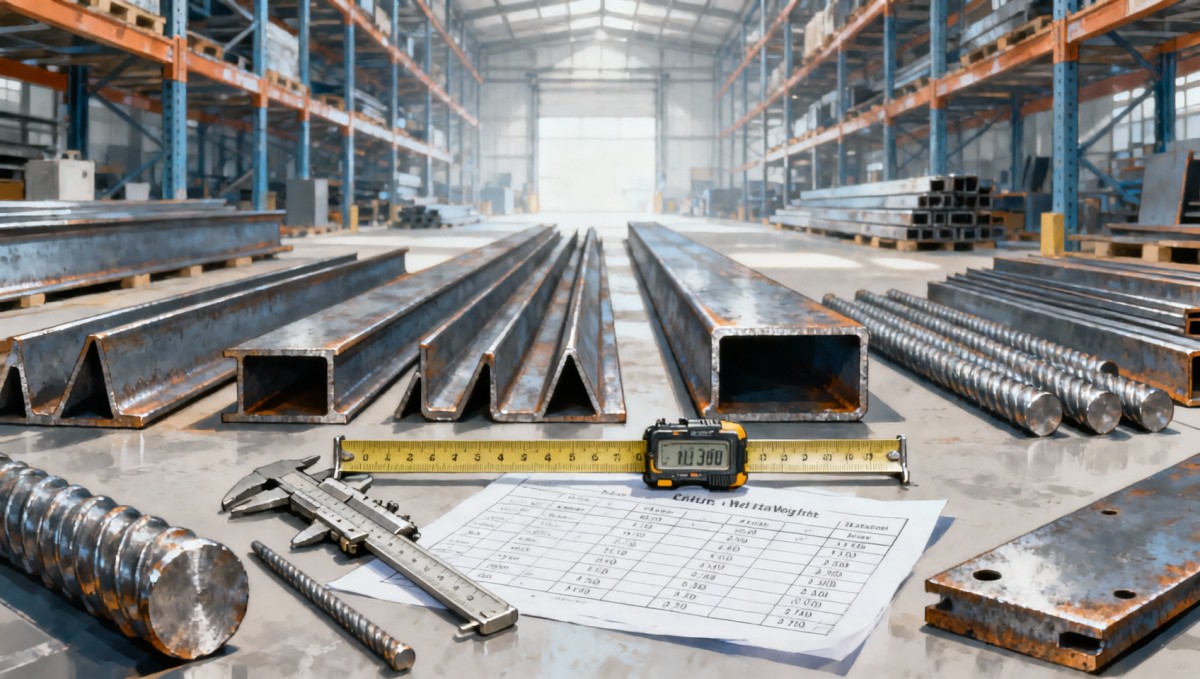

O cálculo preciso do peso do aço estrutural começa com a propriedade correta da seção, e não com uma estimativa visual do tamanho. Uma viga que parece semelhante a outra pode ter espessura de alma, espessura de flange, raio de concordância ou massa por metro diferentes. O mesmo se aplica a perfis de canal, cantoneiras, perfis ocos, chapas e elementos compostos. Para uma lista de materiais confiável, utilize a designação real da seção e a norma dimensional aplicável e, em seguida, mantenha a base de cálculo consistente desde o primeiro item até o planejamento do embarque.

Para o aço estrutural carbono, a densidade comumente utilizada é7.850 kg/m³. Trata-se de uma densidade de cálculo, não de um substituto para um certificado de usina ou uma massa de seção publicada. Ela fornece uma base confiável para estimar formas maciças quando as dimensões precisas da seção transversal são conhecidas. Os pesos unitários publicados devem ter prioridade quando houver uma tabela de seções padronizadas disponível, pois esses valores consideram toda a geometria do perfil laminado.

Comece com a Fórmula de Peso Adequada à Forma

A fórmula geral é:

Peso (kg) = Volume (m³) × Densidade (kg/m³)

O volume é obtido multiplicando-se a área da seção transversal do aço pelo seu comprimento. Quando as dimensões são inseridas em milímetros, a conversão de unidades é onde muitas listas de materiais se tornam imprecisas. Uma versão prática da fórmula é:

Peso (kg) = Área da seção transversal (mm²) × Comprimento (m) × 0,00785

O fator 0,00785 converte milímetros quadrados e metros em quilogramas usando uma densidade de 7.850 kg/m³. Para produtos de chapa, em que largura, comprimento e espessura são todos fornecidos em milímetros, utilize:

Peso (kg) = Largura (mm) × Comprimento (mm) × Espessura (mm) × 0,00000785

Uma chapa com 2.000 mm por 6.000 mm e espessura de 12 mm tem um peso calculado de 1.130,4 kg. O cálculo é 2.000 × 6.000 × 12 × 0,00000785. O resultado representa a chapa retangular simples antes de furos, chanfros, recortes ou outras operações de fabricação.

Utilize a Massa Publicada para Seções Laminadas Sempre que Possível

Para vigas I, vigas H, perfis de canal, trilhos, cantoneiras e perfis ocos retangulares ou circulares, o método mais rápido e defensável geralmente é:

Peso total = Massa publicada por metro × Comprimento de corte × Quantidade

Se um perfil de canal estiver listado como 24,5 kg/m e cada elemento tiver 7,2 m de comprimento, uma peça pesa 176,4 kg antes das tolerâncias de fabricação. Dez peças idênticas pesam 1.764 kg. A aritmética é simples, mas a designação da seção deve estar completa. Somente a altura nominal não é suficiente para identificar uma viga ou perfil de canal. Uma designação pode incluir uma série de massa, largura de flange, espessura de parede ou uma referência de norma nacional que diferencia perfis com dimensões gerais semelhantes.

Não calcule uma seção I tratando-a como três retângulos, a menos que não haja massa de seção confiável disponível. Perfis laminados incluem filetes, conicidades e tolerâncias dimensionais que um desenho simplificado não captura. Uma aproximação retangular é útil para uma estimativa preliminar, mas não deve ser levada a um pedido de compra ou plano de carga de transporte sem reconciliação.

Cálculo Baseado em Área para Perfis Simples

Barras chatas, tiras, barras quadradas e chapas simples são diretas porque sua área é mensurável diretamente. Para uma barra chata, multiplique a largura pela espessura para obter a área e, em seguida, multiplique pelo comprimento e por 0,00785. Uma barra chata de 100 mm por 10 mm tem uma área de 1.000 mm², portanto cada metro pesa 7,85 kg.

Para uma barra redonda maciça, calcule primeiro a área:

Área (mm²) = π × d² ÷ 4

Uma barra redonda com diâmetro de 30 mm possui uma área de aproximadamente 706,9 mm². Com 4 m de comprimento, seu peso calculado é de aproximadamente 22,2 kg. O diâmetro deve ser o diâmetro real solicitado; substituir uma dimensão nominal de tubo por um diâmetro externo medido produz um resultado incorreto.

Perfis ocos quadrados e retangulares exigem mais cuidado. Sua área de aço é o retângulo externo menos o vazio interno. Para um perfil oco retangular:

Área = B × H − (B − 2t) × (H − 2t)

onde B é a largura externa, H é a altura externa e t é a espessura da parede. Esta fórmula simplificada é adequada para estimativas, mas perfis ocos conformados possuem raios nos cantos. Os valores publicados em kg/m continuam sendo preferíveis para listas finais de materiais.

O Comprimento é Frequentemente a Fonte Oculta de Erros de Peso

A massa da seção é apenas metade do cálculo. O comprimento utilizado na multiplicação deve corresponder à finalidade da lista de materiais. Um desenho de projeto pode mostrar uma dimensão entre centros, um comprimento final do elemento ou uma dimensão de instalação. Esses dados não são intercambiáveis.

Para uma ligação aparafusada, o elemento de aço pode terminar em uma chapa de ligação em vez de na linha de eixo. Para uma ligação soldada viga-coluna, o comprimento de corte pode ser determinado pelos detalhes de oficina, dimensões de entalhe ou pela configuração real de apoio. Elementos inclinados necessitam de seu verdadeiro comprimento diagonal, e não de uma dimensão horizontal em planta. Um trecho de 6 m em ângulo não é um elemento de 6 m, a menos que o desenho indique expressamente o comprimento inclinado.

Separe a lista em pelo menos dois campos de comprimento quando houver fabricação envolvida:comprimento líquido acabado e comprimento de estoque ou de aquisição. O comprimento líquido dá suporte ao peso do aço instalado. O comprimento de estoque dá suporte à compra e à otimização de corte. Combiná-los pode ocultar sobras de corte e levar a uma lista de materiais que parece correta pela quantidade de elementos, mas não representa o material necessário.

Diferencie o Peso do Material do Peso Fabricado

O peso do aço adquirido e o peso de um componente montado raramente permanecem idênticos. Uma lista de materiais deve indicar qual deles está sendo informado. O peso do material normalmente começa com comprimentos inteiros de seções, chapas e barras. O peso fabricado reflete operações que removem ou adicionam aço.

• Furos e rasgos removem material. Seu peso geralmente é pequeno por furo, mas padrões repetidos de ligação em muitos elementos podem tornar a diferença visível.
• Recortes, entalhes e rebaixos devem ser deduzidos quando o peso final fabricado for necessário para estudos de içamento ou registros de montagem.
• Metal de solda, chapas de reforço, enrijecedores, chapas de extremidade e chapas de base adicionam peso e devem ser listados como itens distintos, em vez de incorporados a uma linha de viga.
• Tratamento de superfície geralmente tem efeito limitado sobre a massa total, mas não deve ser confundido com espessura do aço nem utilizado para alterar o peso da seção.

Não deduza todos os furos perfurados de uma estimativa inicial de aquisição. O material de estoque ainda deve ser comprado antes de os furos serem feitos. Por outro lado, omitir grandes aberturas na alma de um cálculo de içamento pode declarar incorretamente o peso real de elevação. A finalidade do cálculo determina se uma subtração é útil.

Cantoneiras, Perfis de Canal e Elementos Compostos Exigem Controle no Nível da Seção

O peso de cantoneiras é frequentemente calculado incorretamente pela soma dos dois retângulos das abas sem subtrair o quadrado sobreposto no canto. Esse método conta duas vezes o material no calcanhar. Uma estimativa simplificada para cantoneira de abas iguais pode utilizar:

Área ≈ t × (a + b − t)

onde a e b são os comprimentos das abas e t é a espessura. O resultado não representa completamente o raio de raiz laminado, portanto é melhor utilizá-lo em trabalhos preliminares. A massa unitária designada na tabela da norma aplicável é mais confiável para quantidades liberadas.

Os perfis de canal introduzem outra questão: a orientação não altera o peso, mas pode alterar a forma como a quantidade é medida em um desenho. Um par de perfis de canal usado costas com costas corresponde a duas seções separadas, mesmo quando mostrado como uma única coluna composta. Conte cada componente, seu comprimento, chapas de ligação, separadores e soldas. Evite atribuir uma massa estimada ao conjunto completo, a menos que ela tenha sido calculada a partir de uma lista de materiais detalhada.

Vigas compostas devem ser decompostas em chapas e componentes laminados. Calcule as chapas de alma a partir de sua altura e espessura reais, calcule as chapas de flange separadamente e depois adicione diafragmas, enrijecedores, chapas de emenda e material de ligação. Esse método também facilita o controle de revisões: uma revisão na largura do flange afeta uma fórmula, em vez de exigir a reconstrução de uma estimativa completa.

Estacas-Prancha Exigem uma Base de Quantidade Diferente

As listas de materiais de estacas-prancha são frequentemente expressas em metros quadrados de parede, toneladas de aço, número de estacas ou metros de parede instalada. Cada base responde a uma pergunta diferente. Uma parede de contenção contínua é controlada pela largura útil de cobertura e pelo comprimento instalado, enquanto o peso de compra é controlado pela massa da seção por metro e pelo comprimento real da estaca.

Para uma estaca em forma de U, primeiro confirme se a massa publicada é indicada por metro linear de uma única estaca ou por metro quadrado de parede instalada. Esses valores não podem ser substituídos sem utilizar a largura útil. As interligações também afetam a geometria da parede: a largura física da seção e a largura útil de cobertura após o engate podem ser diferentes. Quando uma parede de contenção ou de retenção de água inclui embutimento variável, calcule as estacas por grupo de comprimento, em vez de aplicar um único comprimento médio a toda a linha.

Uma especificação paraEstaca-Prancha de Aço Laminado a Quente deve, portanto, identificar o perfil U, o grau do aço, a configuração de interligação, a largura útil e os comprimentos individuais antes de se calcular o peso. Estacas longas merecem atenção especial porque um pequeno erro de massa por metro é multiplicado por um comprimento substancial. A área da parede instalada pode permanecer inalterada enquanto a tonelagem total muda significativamente quando os níveis de ponta, os comprimentos das estacas ou a seleção da seção são alterados.

Elabore uma Lista de Materiais que Possa Ser Auditada

Uma tabela de pesos utilizável deve permitir que outro revisor rastreie cada total até um desenho, tabela de seção ou cálculo. Cada linha normalmente necessita de uma marca de item, designação da seção, grau do material quando relevante, massa unitária, comprimento de corte, quantidade e total calculado. Adicione uma referência clara à revisão do desenho e informe se as dimensões são comprimentos líquidos fabricados ou comprimentos de estoque.

Mantenha itens diferentes separados. Uma chapa de 10 mm, uma barra chata de 10 mm e uma espessura de alma de 10 mm não são quantidades equivalentes, mesmo que sua espessura nominal seja a mesma. Da mesma forma, não una vigas de normas diferentes porque suas designações parecem semelhantes. A massa por metro está vinculada à geometria do perfil definida por essa norma.

Quando chegar uma revisão de desenho, compare as alterações no nível do item: tamanho da seção, comprimento, quantidade, espessura do material e aço de ligação adicionado. Uma comparação apenas da tonelagem total pode ocultar uma redução em uma área que mascara um aumento significativo em outra. Isso é especialmente importante quando o layout revisado altera tanto a quantidade quanto o comprimento dos elementos.

Falhas Comuns de Cálculo que Distorcem os Totais

O erro mais frequente é misturar unidades. Comprimento em milímetros combinado com uma equação destinada a metros cria um resultado incorreto por um fator de 1.000. Um segundo erro recorrente é usar a espessura nominal depois que um perfil foi afunilado, conformado ou laminado em uma forma com raios. Um terceiro é aplicar uma única densidade a um componente que não é de aço incluído em um conjunto, como calços de madeira, enchimento de concreto ou um sistema de fixação especificado separadamente.

Outra abordagem fraca é arredondar cada item de linha antes de multiplicar pela quantidade. Para um único elemento, a diferença pode ser insignificante. Em vários componentes pequenos repetidos, o arredondamento antecipado se acumula. Mantenha uma precisão decimal razoável na massa unitária e nos cálculos de linha e, em seguida, arredonde o total final informado de acordo com a convenção de relatório do projeto.

Por fim, diferencie o peso calculado do peso de entrega. O peso de entrega pode refletir tolerâncias de usina, comprimentos de corte reais, acessórios agrupados e o método de pesagem utilizado no despacho. O valor calculado continua essencial para estimativa e planejamento, mas deve ser identificado como calculado, e não apresentado como substituto para um registro de pesagem certificado.

Um cálculo sólido do peso do aço estrutural é rastreável, dimensionalmente consistente e vinculado ao perfil real, e não a uma forma aproximada. Depois que a fonte da seção, a base de comprimento e o escopo de fabricação são definidos, a aritmética se torna rotineira e a lista de materiais fica muito mais fácil de revisar sem perder o controle do total.
