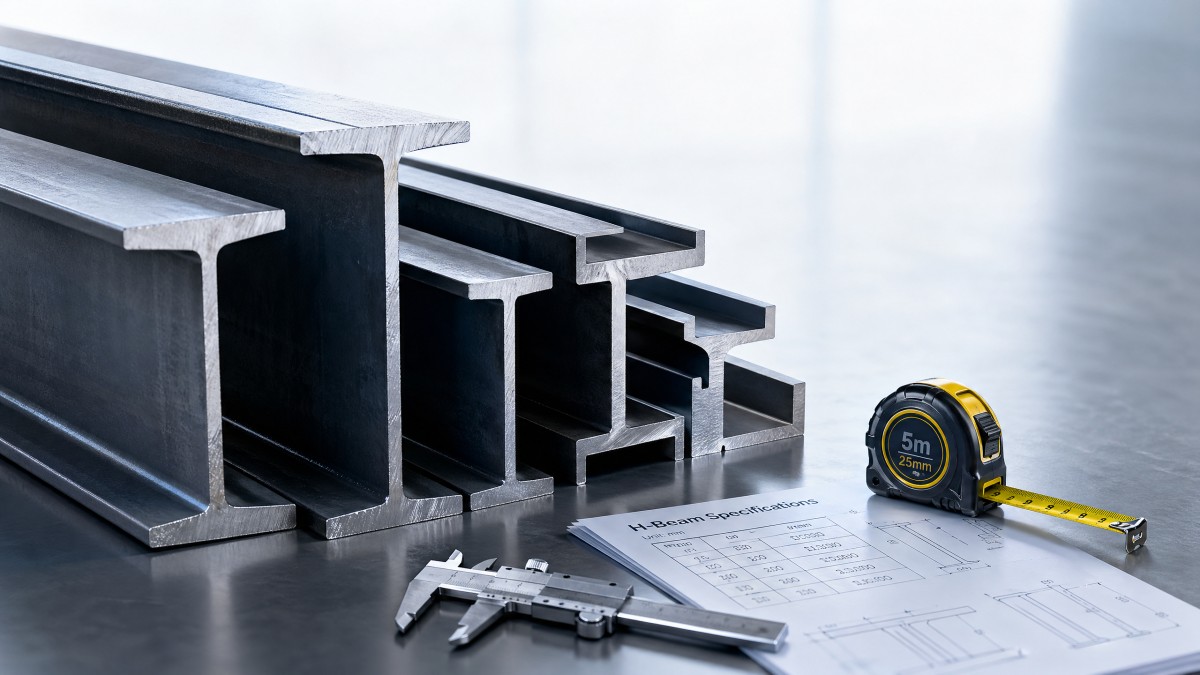

Escolher a Viga de Aço certa começa por ler corretamente as dimensões. Quer esteja a comparar viga I vs viga H, a verificar o preço de fábrica de vigas de aço, ou precise de saber como calcular o peso da viga I, compreender as marcações das vigas ajuda a evitar erros dispendiosos. Para compradores, engenheiros e equipas de projeto que procuram aço estrutural, este guia explica os fundamentos das dimensões das vigas de forma prática, para que possa avaliar especificações, qualidade e requisitos de aplicação com mais confiança.

Porque é que as marcações de tamanho de vigas de aço frequentemente causam erros dispendiosos

Na aquisição de aço estrutural, o tamanho de uma viga nunca é apenas um número. Pode indicar profundidade nominal, largura da aba, espessura da alma, peso por unidade, ou uma série normalizada segundo ASTM, EN, JIS, ou GB. Um erro comum acontece quando os utilizadores assumem que o sistema de designação de um país corresponde ao de outro. Na prática, uma viga W, uma viga IPE, uma viga H, e uma secção UB podem parecer semelhantes nos desenhos, mas diferem em dimensões, tolerâncias e propriedades da secção.

Esta questão afeta mais do que os engenheiros de projeto. Os operadores precisam de dimensões exatas para movimentação e instalação. As equipas de compras precisam delas para comparar preços. O pessoal de controlo de qualidade precisa delas para verificar as mercadorias recebidas. Os gestores de projeto precisam delas para evitar atrasos causados por secções transversais incorretas, e os responsáveis pela aprovação financeira preocupam-se porque uma carga de contentor errada ou um erro de fabrico pode acrescentar 2–4 semanas de perturbação e custos desnecessários de retrabalho.

Outra fonte de confusão é a diferença entre a descrição nominal e as dimensões reais. Por exemplo, uma viga chamada “200” numa norma pode não medir exatamente 200 mm em todas as partes da secção. A decisão real deve basear-se em 4 verificações principais: designação da secção, grau do material, sistema normativo e comprimento exigido ou condição de fabrico. Se um destes pontos não estiver claro, é provável que ocorram erros nas etapas seguintes.

Para o fornecimento internacional, o problema torna-se mais sensível porque a disponibilidade das vigas, o prazo de entrega e as opções de substituição variam conforme a siderurgia e o mercado de exportação. A Hongteng Fengda apoia compradores na América do Norte, Europa, Médio Oriente e Sudeste Asiático com fornecimento de aço estrutural normalizado e personalizado, ajudando as equipas de projeto a alinhar desenhos, normas e capacidade de fabrico antes do início da produção.

O que normalmente é mal interpretado na leitura de vigas

• A designação é lida apenas como altura, enquanto a largura da aba e a espessura são ignoradas.
• Viga I vs viga H é avaliada apenas pela aparência, e não pelas proporções da secção e pela utilização da carga.
• O peso da viga de aço é estimado visualmente em vez de verificar a massa teórica por metro.
• São assumidos graus equivalentes entre normas sem confirmar a composição química e as propriedades mecânicas.

Um método de leitura disciplinado reduz o risco de fornecimento. Quando as equipas comparam propostas de 2–3 fornecedores, uma folha de revisão normalizada frequentemente revela diferenças ocultas nas dimensões das vigas, tolerâncias e condição de entrega que afetam diretamente o preço e a usabilidade.

Como ler dimensões de vigas de aço passo a passo

Um processo prático de leitura de vigas começa por identificar o sistema de nomenclatura. Em muitos projetos, as dimensões das vigas aparecem numa de 3 formas comuns: uma designação por série de profundidade, uma designação por família de perfis normalizados, ou uma designação incluindo massa por metro. Antes de analisar o desempenho mecânico, confirme qual sistema está a ser utilizado no desenho, na cotação e na documentação dos ensaios do fabricante.

O segundo passo é dividir a viga nas suas partes mensuráveis. A maioria das equipas deve verificar 5 itens: profundidade total, largura da aba, espessura da alma, espessura da aba e comprimento. Se houver fabrico envolvido, verifique também a posição dos furos, ângulo de corte, preparação de soldadura e cambagem, se especificada. Mesmo uma discrepância em 1 item pode criar problemas de ajuste durante a montagem.

O terceiro passo é relacionar o tamanho com a função. Uma maior profundidade pode melhorar a resistência à flexão, mas a largura da aba também é importante para a estabilidade e o desenho das ligações. O peso por unidade é importante para transporte, elevação e consumo total de aço. Por esta razão, ler corretamente as dimensões das vigas de aço não é apenas uma tarefa de desenho; é também uma tarefa de controlo de custos e planeamento da instalação.

O quarto passo é a verificação. Peça a norma do produto, a base de tolerância, o grau do material e a tabela de peso teórico. Em encomendas de exportação, isto deve ser confirmado antes da emissão final da ordem de compra, e não após a produção. Em muitos projetos B2B, 3 documentos são especialmente importantes: desenho aprovado, especificação técnica e lista de embalagem ou lista de inspeção.

Uma sequência simples de leitura para equipas de projeto

1. Identifique a família normativa: ASTM, EN, JIS, ou GB.
2. Confirme o tipo de secção: W, I, H, U, canal, cantoneira, ou perfil personalizado.
3. Verifique os dados dimensionais completos em vez de apenas o tamanho nominal.
4. Confirme o grau do material, a quantidade e o comprimento de entrega, como 6 m, 9 m, ou 12 m.
5. Relacione o peso por unidade e a tonelagem total com o orçamento, o plano de frete e as condições de elevação.

Campos principais que devem aparecer numa cotação ou desenho

Uma cotação fiável não deve indicar apenas “viga de aço”. Deve apresentar o tipo de viga, norma, grau, tamanho, intervalo de comprimentos, quantidade e notas sobre superfície ou fabrico. Em muitos projetos de exportação, os comprimentos de stock normalizados são frequentemente 6–12 metros, enquanto comprimentos de corte personalizados podem ser organizados com base nas necessidades do projeto e na eficiência de carregamento.

A tabela abaixo ajuda equipas não técnicas a compreender como a informação sobre o tamanho da viga deve ser lida na aquisição e na revisão técnica.

Para equipas de compras, esta tabela também explica porque comparar apenas o preço unitário é arriscado. Duas propostas de vigas podem parecer semelhantes na descrição, mas, uma vez verificados os detalhes dimensionais e o peso por metro, o impacto total no material e na instalação pode diferir substancialmente.

Viga I vs viga H: o que a diferença de tamanho realmente significa

A expressão “viga I vs viga H” é um dos temas mais pesquisados sobre aço estrutural porque muitos compradores veem silhuetas semelhantes e assumem que são intercambiáveis. Na realidade, as proporções muitas vezes diferem. As secções de viga H geralmente têm abas mais largas e um perfil mais equilibrado, enquanto muitas vigas I tradicionais têm abas comparativamente mais estreitas. Essa proporção altera o comportamento sob carga, as opções de ligação e a preferência de aplicação.

Do ponto de vista da leitura, o ponto importante é este: nunca classifique uma viga apenas pela forma visual ou pelo hábito comercial local. Leia a série real da secção e os valores dimensionais. Em revisões de projeto, 3 verificações são especialmente úteis: proporção aba-profundidade, distribuição da espessura e massa por unidade. Estes indicadores ajudam as equipas a evitar substituições acidentais que possam afetar os detalhes de fabrico.

Para avaliação técnica e comercial, a escolha da viga também depende da disponibilidade em stock e da rota de processamento. Alguns projetos dão prioridade à conveniência de ligação e à distribuição da carga. Outros dão prioridade à disponibilidade no mercado e à estabilidade do preço. Um fabricante com ampla capacidade em aço estrutural pode ajudar a comparar secções normalizadas e opções personalizadas antes de a encomenda ser fechada.

A Hongteng Fengda fornece produtos de aço estrutural incluindo cantoneira, aço de canal, vigas de aço, perfis conformados a frio e componentes personalizados. Isto é importante quando um projeto precisa de mais do que um item no mesmo pacote, porque um fornecimento coordenado pode reduzir a complexidade do manuseamento, alinhar documentos de qualidade e melhorar o planeamento de expedição em várias categorias de aço.

Comparação rápida para compradores não especialistas

A tabela abaixo não substitui o projeto, mas ajuda as equipas de compras, projeto e QA a compreender porque a identificação da secção deve ser verificada cuidadosamente ao ler dimensões de vigas.

Para equipas que tratam de encomendas de produtos mistos, também pode ser útil alinhar outros itens inoxidáveis ou estruturais sob a mesma lógica documental. Por exemplo, um projeto que inclui aço de suporte juntamente com componentes secundários pode também exigir barra quadrada de aço inoxidável para aplicações decorativas, de fabrico ou de acessórios. Na opção fornecida de aço inoxidável 201, as referências comuns incluem tamanhos de barra quadrada de 18 mm a 47 mm, intervalos de comprimento de 1–6 metros e normas como ASTM, AISI, JIS, GB, DIN, e EN.

Essa inserção é importante porque muitos compradores enfrentam um cenário de fornecimento combinado. Podem avaliar dimensões de vigas para estruturas, enquanto também verificam componentes de barras inoxidáveis para utensílios de cozinha, engenharia de decoração exterior, peças automóveis, construção naval ou fabrico relacionado com a construção. Manter a revisão das especificações consistente entre itens de aço carbono e aço inoxidável ajuda a evitar erros documentais durante a compra e inspeção.

Como calcular o peso da viga I e verificar o que os fornecedores cotam

Quando os compradores pesquisam como calcular o peso da viga I, normalmente querem validar o custo do frete, comparar propostas ou estimar a tonelagem do projeto. O método mais fiável é utilizar o peso teórico por metro da secção a partir da tabela normativa relevante e, em seguida, multiplicá-lo pelo comprimento total. Se o fabrico personalizado alterar o comprimento ou acrescentar cortes e furos, o peso final expedido deve ser verificado separadamente na fase de embalagem.

Uma fórmula básica de aquisição é simples: peso total = peso por unidade por metro × metros totais. Por exemplo, se uma série de vigas tiver uma massa por metro publicada e a encomenda contiver 80 peças de 9 metros cada, a tonelagem do material pode ser estimada antes da embalagem. Isto é útil para carregamento de contentores, planeamento de transporte terrestre e aprovação comercial, especialmente quando o orçamento é revisto por etapas.

No entanto, a verificação prática exige mais 3 controlos. Primeiro, confirme se o peso cotado é teórico ou o peso real de expedição. Segundo, verifique se o preço do fornecedor é baseado por tonelada ou por peça. Terceiro, confirme se acessórios, conjuntos soldados ou tratamento de superfície estão incluídos. Interpretar mal um destes pontos pode distorcer a comparação real do preço de fábrica da viga de aço.

Exportadores experientes normalmente também ajudam os clientes a analisar a eficiência do carregamento. Comprimentos normalizados de vigas como 6 m ou 12 m podem ser mais económicos do que comprimentos irregulares, mas isto depende do ajuste ao projeto, do controlo de sucata e da disposição no contentor. Em muitos casos, equilibrar a utilização do material e a eficiência do transporte pode poupar mais do que procurar apenas a proposta unitária mais baixa.

5 pontos de verificação antes de aprovar o peso e o preço da viga

• Confirme a norma da viga e a tabela de massa teórica utilizada na cotação.
• Verifique o comprimento total encomendado, incluindo os requisitos de corte ao comprimento.
• Confirme se o preço é por tonelada métrica, por metro, ou por peça acabada.
• Pergunte se o fabrico, os ensaios ou a embalagem especial acrescentam peso ou custo mensurável.
• Revise o modo de envio e o plano de carregamento antes da aprovação final.

Porque a comparação de preços falha sem verificação do tamanho

No fornecimento de aço, um preço baixo pode ser enganador se for baseado numa secção mais leve do que a exigida, numa norma diferente, ou num âmbito de entrega incompleto. Os avaliadores técnicos e os gestores de compras devem pedir aos fornecedores que correspondam aos mesmos 4 pontos de referência: designação da secção, dimensões reais, grau e comprimento. Só então uma comparação real de custos se torna possível.

É aqui que um fabricante de aço estrutural orientado para exportação acrescenta valor. A Hongteng Fengda trabalha com especificações normalizadas e soluções OEM, o que ajuda os compradores a comparar não apenas perfis de stock, mas também componentes de aço fabricados ou personalizados dentro de um processo documental controlado.

O que as equipas de compras, QA e projeto devem verificar antes de fazer uma encomenda de vigas

Uma boa encomenda de vigas não é aprovada apenas com base em desenhos. Deve passar por revisão técnica, de qualidade, comercial e logística. Na maioria dos projetos B2B de aço, pelo menos 6 itens devem ser confirmados antes da produção: tamanho da secção, grau, norma aplicável, quantidade, plano de comprimentos e requisitos de inspeção. Se o fabrico estiver incluído, acrescente método de marcação, pontos de tolerância e instruções de embalagem.

Para as equipas de qualidade, as normas e a rastreabilidade são centrais. Os produtos podem precisar de estar alinhados com ASTM, EN, JIS, ou GB, dependendo do mercado e da especificação do projeto. Para os gestores de segurança e equipas de obra, a consistência dimensional é importante porque tamanhos incorretos de vigas podem afetar o alinhamento dos parafusos, a preparação de soldadura, os planos de elevação e a sequência de instalação. Para os revisores financeiros e comerciais, a questão principal é se o aço cotado corresponde exatamente à especificação aprovada.

Os compradores globais também se preocupam com a fiabilidade do prazo de entrega. Nas exportações de aço, o calendário comum do projeto pode incluir 7–15 dias para esclarecimentos técnicos e confirmação da encomenda, seguidos de 2–6 semanas para produção, dependendo do tipo de secção, tonelagem e âmbito de fabrico. A revisão antecipada dos detalhes do tamanho da viga reduz o risco de reiniciar a produção devido a lacunas documentais.

Como a Hongteng Fengda serve compradores internacionais em várias regiões, a abordagem da empresa é especialmente relevante para projetos que precisam tanto de capacidade de produção estável como de disciplina nas especificações. Para distribuidores, empreiteiros e utilizadores industriais, isto reduz o risco de fornecimento quando vários itens de aço e expectativas de conformidade precisam de ser coordenados num único plano de abastecimento.

Lista de verificação de avaliação antes da encomenda

Este método de revisão é útil para investigadores de informação, avaliadores técnicos, pessoal de compras e decisores, porque transforma a leitura do tamanho da viga num processo de controlo multifuncional em vez de uma tarefa de engenharia isolada.

Mal-entendidos comuns a evitar

“Um tamanho semelhante é suficientemente próximo”

Nem sempre é suficientemente próximo. Pequenas diferenças dimensionais podem alterar as propriedades da secção, os detalhes de ligação e o alinhamento após instalação. Confirme sempre a norma exata e as dimensões reais em vez de aceitar uma viga visualmente semelhante.

“O preço de fábrica da viga de aço mais barato é o melhor negócio”

O preço cotado mais baixo pode excluir fabrico, âmbito de inspeção, ou tolerâncias exigidas. Também pode assumir uma base de peso diferente. Uma avaliação equilibrada deve considerar pelo menos 3 fatores comerciais: conformidade, custo total entregue e prazo de entrega utilizável.

“Todas as normas são fáceis de substituir”

A substituição equivalente deve ser analisada cuidadosamente. Mesmo quando os graus parecem semelhantes, a geometria da secção e as tolerâncias podem não corresponder exatamente aos requisitos do projeto. Isto é especialmente importante em projetos internacionais com cadeias de aprovação e pontos de inspeção externos.

Porque trabalhar com um fabricante de aço estrutural que entende os requisitos de exportação

Ler corretamente as dimensões das vigas de aço é apenas o primeiro passo. O passo seguinte é adquirir a partir de um parceiro que consiga traduzir esses requisitos em produção estável, qualidade consistente e entrega fiável. Para projetos globais de construção, indústria e fabrico, isto normalmente significa um fornecedor que consiga apoiar tanto perfis normalizados como componentes estruturais personalizados sob um fluxo de trabalho de especificação claro.

A Hongteng Fengda é um fabricante e exportador profissional de aço estrutural da China, fornecendo cantoneiras, aço de canal, vigas de aço, perfis de aço conformados a frio e componentes personalizados de aço estrutural. Com instalações de fabrico modernas e controlo rigoroso de qualidade, a empresa apoia compradores que precisam de alinhamento com normas internacionais comuns como ASTM, EN, JIS, e GB.

Para gestores de compras e distribuidores, isto importa porque a fiabilidade do fornecimento não depende apenas da disponibilidade do produto. Também depende de o fornecedor conseguir gerir a confirmação das especificações, a consistência da produção e o calendário de entrega em diferentes categorias de aço. Para líderes de projeto e equipas de QA, o valor resulta de menos lacunas de interpretação entre desenho, cotação e mercadorias entregues.

Se a sua equipa estiver a comparar viga I vs viga H, a verificar dimensões de vigas de aço, a estimar peso, ou a rever se uma secção pode ser substituída, a comunicação técnica antecipada normalmente poupa tempo. Pode evitar ciclos de recotação, reduzir atrasos na aprovação e melhorar o planeamento da expedição antes do início do fabrico.

O que pode discutir antes de solicitar uma proposta final

• Confirmação de parâmetros para série de vigas, dimensões, grau e sistema normativo.
• Seleção do produto entre secções normalizadas e componentes personalizados de aço estrutural.
• Planeamento do prazo de entrega com base na quantidade, âmbito de processamento e calendário de expedição.
• Requisitos de certificação e conformidade para os mercados-alvo de exportação.
• Apoio com amostras, revisão documental e alinhamento da cotação para aprovação do projeto.

Contacte-nos para uma revisão baseada em especificações

Se quiser evitar erros ao ler dimensões de vigas de aço, envie o seu desenho, norma exigida, dimensões-alvo, grau e quantidade estimada para revisão. Também pode pedir ajuda com o cálculo do peso da viga I, comparação de tipos de vigas, planeamento do ciclo de entrega, âmbito de fabrico personalizado e pontos de documentação de exportação. Uma discussão baseada em especificações é a forma mais rápida de passar de um pedido incerto para uma decisão de compra viável.
