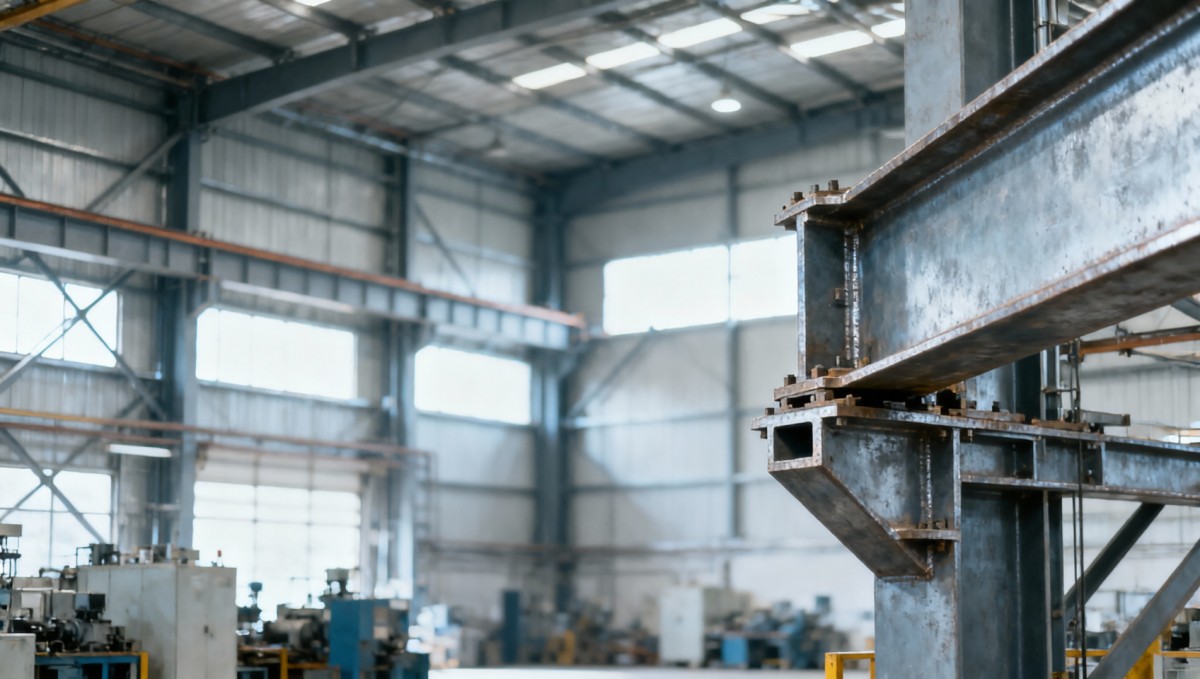

A deflexão excessiva em uma viga I de aço deve ser tratada como uma condição a ser investigada antes de adicionar enrijecedores, calços ou elementos de substituição. Uma viga que parece estar flechada pode estar suportando uma carga maior do que a prevista, pode ter perdido o apoio efetivo ou pode ter sofrido uma alteração permanente de forma ou seção. O movimento vertical visível é apenas uma parte da condição. Ligações, estruturas adjacentes, acabamentos de piso, instalações suspensas, alinhamento de máquinas e revestimentos de parede podem revelar se o movimento está ativo, progressivo ou estável.

Os limites de projeto normalmente abordam tanto a resistência quanto a aptidão ao uso. Uma viga pode permanecer íntegra sem atingir sua resistência ao escoamento e, ainda assim, defletir o suficiente para danificar acabamentos, criar problemas de drenagem, interferir em equipamentos móveis ou causar vibração. Por outro lado, uma viga com deformação permanente pode ter sido carregada além da faixa elástica, mesmo que a carga atual seja modesta. Determinar se a deflexão é elástica, permanente, localizada ou causada por movimentação dos apoios define o caminho de reparo.

As alterações de carga são frequentemente a primeira causa a examinar

Uma viga I de aço é projetada para um vão definido, configuração de carregamento, condição de restrição e grau de aço. A deflexão aumenta acentuadamente quando qualquer uma dessas premissas muda. Equipamentos adicionados, materiais armazenados, racks de tubulações, bandejas de cabos, tetos suspensos, camada de concreto, unidades instaladas no telhado ou uma mudança de uso podem criar carregamentos ausentes no cálculo original. O peso total adicionado importa, mas sua posição importa igualmente. Uma carga concentrada próxima ao meio do vão geralmente produz um efeito de flexão muito maior do que o mesmo peso colocado próximo a um apoio.

Cargas temporárias são frequentemente ignoradas. Pontos de içamento, talhas de corrente, plataformas de manutenção, paletes colocados durante trabalhos de parada ou trabalhadores reunidos em torno de uma área de reparo podem impor cargas concentradas não previstas para a estrutura. As ações dinâmicas também devem ser consideradas. Impactos repetidos, movimento das rodas de pontes rolantes, máquinas alternativas e vibração podem amplificar a resposta ou afrouxar gradualmente as ligações. Portanto, a deflexão registrada durante uma operação variável deve ser correlacionada com a condição operacional, em vez de ser medida apenas após a parada do equipamento.

Erros no caminho de carga podem produzir o mesmo sintoma. Um elemento secundário pode ter sido conectado à viga sem confirmar sua reação, ou uma parede, montagem de cobertura ou suporte mecânico pode ter sido alterado de modo que uma carga antes independente agora se apoie na viga I. Procure por novos clipes, furos perfurados, abas soldadas, pendurais adicionados e marcas de apoio na mesa superior. Esses detalhes podem identificar quando uma carga foi transferida para o elemento.

O movimento do vão, dos apoios e das ligações pode ser confundido com falha da viga

Uma medição de deflexão só é significativa quando os pontos de referência são compreendidos. Se uma coluna recalca, um assento de apoio gira, um nicho de alvenaria se esmaga ou uma ligação desliza, a viga pode parecer flechada mesmo quando sua própria curvatura mudou pouco. Meça as cotas em ambos os apoios, nos quartos de vão e no meio do vão usando uma referência consistente. Uma linha reta entre as cotas reais dos apoios é uma referência melhor do que uma linha de piso ou cobertura presumidamente nivelada.

Apoio insuficiente nas extremidades é outra preocupação. A viga pode ter sido instalada com um comprimento de apoio diferente do indicado no desenho, deslocada durante a montagem ou assentada sobre graute, calçamento ou um elemento de apoio deformado e irregular. Flexão local da mesa, graute esmagado, desgaste por atrito, furos de parafuso alongados ou perda de pintura no assento podem indicar movimentação. Onde se pretendia um apoio simples, uma fixação ou restrição não intencional também pode introduzir tensões secundárias à medida que a estrutura se movimenta com a temperatura ou o recalque.

As ligações aparafusadas e soldadas exigem exame minucioso antes que qualquer carga seja removida ou redistribuída. Parafusos de alta resistência soltos, parafusos ausentes, furos superdimensionados, pés de solda trincados e chapas de ligação deformadas podem permitir rotação que aumenta a deflexão aparente. Uma ligação que deslizou pode se estabilizar após o movimento, mas não se deve presumir que seja segura apenas porque a viga não parece mais se mover. O detalhe original da ligação e a direção atual da carga devem ser analisados em conjunto.

A perda de restrição lateral altera o comportamento da viga

A mesa comprimida de uma viga fletida necessita de restrição adequada contra deslocamento lateral e torção. Se contraventamentos, fixação do deck, travamentos, terças, ação de diafragma ou apoios laterais estiverem ausentes, desconectados ou enfraquecidos, o elemento poderá girar e se deslocar lateralmente enquanto deflete verticalmente. Essa condição pode se desenvolver sob uma carga inferior à esperada para uma viga totalmente restringida.

Os sinais incluem uma mesa que se deslocou lateralmente, uma alma que parece torcida, folgas desiguais entre a viga e a estrutura adjacente ou fixadores do deck que se soltaram. Uma leve torção não é necessariamente evidência de falha recente, pois algumas seções laminadas apresentam variações iniciais de arqueamento lateral ou contraflecha. A questão importante é se a geometria é compatível com as tolerâncias originais de fabricação ou se está relacionada a sobrecarga, movimentação de ligações ou perda de contraventamento.

Os reparos de contraventamento exigem cuidado. Adicionar um elemento em um local pode transferir força para uma terça, viga de parede ou coluna que não foi projetada para isso. Em coberturas e estruturas leves, seções de canal são às vezes utilizadas como elementos de restrição secundária, mas sua espessura, vão, detalhe de ligação e condição de corrosão devem corresponder à força de contraventamento requerida. Uma opção de perfil U, comoFornecedor de aço canal, pode ser relevante quando é necessária uma seção de aço secundária especificada; dimensões como altura de 80-160 mm e espessura de 1.5-25 mm não estabelecem, por si só, a adequação para um detalhe específico de restrição.

O tamanho da seção, a orientação e os desvios de fabricação são importantes

Uma viga I obtém grande parte de sua rigidez à flexão pela separação entre suas mesas. Uma seção substituída com menor altura pode ter rigidez substancialmente menor, mesmo quando seu peso por comprimento pareça semelhante. Orientação incorreta, detalhe composto não aprovado, bordas de mesa recortadas, cortes de alívio excessivos ou furos posicionados próximos a regiões de alto momento podem reduzir o desempenho. O mesmo se aplica quando uma viga foi projetada como elemento misto com uma laje ou deck, mas a ligação de cisalhamento prevista foi omitida, danificada ou alterada durante trabalhos posteriores.

Verifique a seção real em vez de confiar em marcações pintadas ou em uma lista de materiais. Registre a largura e a espessura das mesas, a espessura da alma, a altura total, o vão entre apoios reais, as localizações dos furos, as dimensões dos entalhes e quaisquer anexos soldados. Compare essas medições com os desenhos aprovados e a documentação aplicável da usina, quando disponível. É necessária atenção especial ao redor do meio do vão, próximo a cargas concentradas e em locais onde modificações em campo interrompam a mesa ou a alma.

A distorção induzida pela fabricação também pode estar envolvida. Soldas longas, anexos pesados ou reparos feitos sem uma sequência controlada podem introduzir tensões residuais e alterações de contraflecha. O desempenamento por aquecimento realizado sem um procedimento de engenharia pode alterar a geometria ou danificar revestimentos. Uma viga inicialmente com contraflecha pode parecer defletida quando observada a partir de uma referência inadequada, enquanto uma viga que perdeu sua contraflecha de projeto pode ter sofrido uma sobrecarga ou alteração de fabricação. Os dados de levantamento são mais confiáveis do que a avaliação visual isolada.

A condição do material pode reduzir a rigidez ou a capacidade da seção

A variação do grau de aço é uma possível preocupação quando a rastreabilidade é incompleta, mas não deve ser presumida apenas com base na deflexão. Dentro da faixa elástica, a rigidez da viga é governada principalmente pela geometria da seção e pelo módulo de elasticidade do aço; a mudança de um grau estrutural comum para outro geralmente não explica, por si só, uma grande deflexão. O grau se torna mais significativo quando a resistência, o escoamento, a soldabilidade, a tenacidade ou a compatibilidade com as premissas de projeto especificadas estão em questão.

A corrosão pode causar uma redução direta na espessura e nas propriedades da seção. A mesa inferior é frequentemente vulnerável onde se acumulam água, condensado, detritos, resíduos químicos ou umidade retida. A corrosão da alma próxima aos apoios, nas faces ocultas atrás do revestimento e sob calçamentos ou anexos pode não ser percebida durante uma inspeção visual rápida. Delaminação, corrosão profunda por pites, perfuração e perda de carepa merecem medição, em vez de uma avaliação apenas superficial. A remoção cuidadosa de produtos soltos de corrosão pode revelar se o metal remanescente está materialmente reduzido.

Em ambientes agressivos, a falha do revestimento pode ser o problema inicial, e não a causa estrutural primária. Superfícies galvanizadas ou pintadas podem ser comprometidas por abrasão, reparos incompatíveis, água estagnada ou bordas de corte sem vedação. A corrosão ao redor de fixadores e soldas também pode reduzir a capacidade da ligação antes que a própria viga pareça severamente afetada. Qualquer reparo que adicione chapas ou enrijecedores deve evitar a criação de novas frestas que retenham umidade.

Separe o movimento elástico da deformação permanente

Uma inspeção prática começa pelo controle da condição de carga. Quando isso puder ser feito com segurança e autorização, documente as cotas da viga sob a carga operacional normal e novamente após a remoção das cargas temporárias removíveis. Um retorno ao perfil original sugere uma resposta elástica, embora não prove que o limite de projeto seja aceitável. Uma flecha remanescente, enrugamento da mesa, flambagem da alma ou linha de escoamento visível indica que pode ter ocorrido deformação permanente.

Meça mais do que o ponto mais baixo. Uma curva suave e simétrica frequentemente indica carregamento distribuído ou resposta normal à flexão, enquanto uma depressão local acentuada pode indicar uma carga pontual, uma alma danificada, uma ligação não contabilizada ou uma perda local de seção. Uma viga que apresenta mudança de inclinação perto de um apoio pode estar reagindo a recalque, deterioração do apoio ou rotação da ligação. Registre a direção e a magnitude de qualquer deslocamento lateral nas mesmas estações.

• Fotografe todo o vão e cada apoio antes de remover coberturas, pintura, detritos ou contraventamento temporário. Inclua uma escala onde houver dano localizado visível.
• Mapeie as cargas e os anexos adicionados, incluindo itens sustentados indiretamente por meio da estrutura secundária.
• Inspecione a mesa superior onde o deck, a grelha, os pendurais ou as bases de equipamentos se encontram com o aço; pontos de apoio ocultos podem ser mais significativos do que cargas suspensas evidentes.
• Verifique se a forma observada muda com a temperatura, ocupação, ciclos do equipamento, chuva ou uma operação de carregamento.

Os reparos devem seguir o mecanismo identificado

Adicionar uma chapa de reforço a uma viga sobrecarregada por uma nova carga pontual no meio do vão é diferente de corrigir uma viga cujo apoio sofreu recalque. Chapas adicionadas a uma viga corroída sem eliminar a fonte de umidade podem ocultar a deterioração contínua. Da mesma forma, adicionar restrição lateral a uma viga com uma ligação trincada pode alterar a distribuição de forças sem restaurar o caminho de carga original. Escoramento temporário pode ser necessário quando a estabilidade é incerta, mas a localização do escoramento e a sequência de macacamento devem ser definidas para que os elementos adjacentes não sejam sobrecarregados.

Antes de desempenar uma viga I de aço defletida, determine se o elemento escoou e se os elementos conectados podem tolerar movimentação. O macacamento mecânico pode transferir carga para colunas, lajes, ancoragens, tubulações ou revestimentos. O aquecimento não deve ser tratado como uma correção rotineira em campo. O procedimento, o controle de temperatura, o sequenciamento e os requisitos de inspeção dependem da seção, da condição do aço, das soldas e das cargas existentes.

Após o trabalho corretivo, mantenha um levantamento de referência. Repetir as medições nos mesmos locais, sob condições de carga comparáveis, pode mostrar se o reparo interrompeu o movimento. Quando a causa raiz envolveu mudança de uso, as cargas impostas e os locais de fixação devem ser controlados para que a condição original não seja recriada.
