Medir com precisão uma viga de aço é crucial para a integridade estrutural, cálculos de carga e planejamento de compras—especialmente ao determinar o peso da viga ou verificar o peso da viga I para conformidade e segurança. Seja você um engenheiro de campo validando dimensões, um gerente de projeto estimando necessidades de materiais ou um profissional de compras adquirindo de fornecedores confiáveis como a Hongteng Fengda, este guia passo a passo garante precisão no campo e no papel. Aprenda como medir uma viga de aço corretamente—incluindo largura do flange, espessura da alma, altura e comprimento—para calcular o peso da viga I com confiabilidade e evitar erros custosos no projeto, fabricação ou instalação.

Por que a Medição Precisa da Viga é Importante em Todo o Ciclo de Vida do Projeto

Na construção global e infraestrutura industrial, vigas de aço mal medidas desencadeiam riscos em cascata: conexões sobrecarregadas, fundações subdimensionadas, instalações atrasadas e relatórios de QA não conformes. Para gerentes de projeto, um erro em como medir uma viga de aço pode aumentar o desperdício de material em 8–12%. Para equipes de compras, especificações imprecisas levam a cargas rejeitadas—especialmente ao cruzar tolerâncias ASTM A6 ou EN 10034. E para oficiais de segurança, valores discrepantes do peso da viga I comprometem planos de levantamento de guindaste e engenharia de obras temporárias.

O laboratório de controle de qualidade da Hongteng Fengda valida cada lote de vigas contra limites de desvio dimensional conforme ISO 2768-mK (classe de tolerância média) e retilineidade superficial ≤1,5 mm/m. Esse rigor apoia engenheiros que dependem de dados certificados—não suposições—ao calcular o peso da viga para modelagem BIM ou análise de caminho de carga.

Protocolo de Medição de Campo Passo a Passo

Siga estes cinco passos validados em campo—projetados para engenheiros de campo e inspetores de QA trabalhando com perfis I laminados a quente (ex.: ASTM A992, GB/T 11263 Q355B):

1. Confirmar orientação e pontos de referência: Identifique flanges superior/inferior e linha central da alma. Marque três pontos de referência ao longo do comprimento da viga (início, meio, fim) usando tinta não permanente ou giz.
2. Medir altura (h): Use uma trena calibrada ou medidor de espessura ultrassônico em cada ponto de referência. Registre todos os três valores—descartando outliers com variação >0,5%.

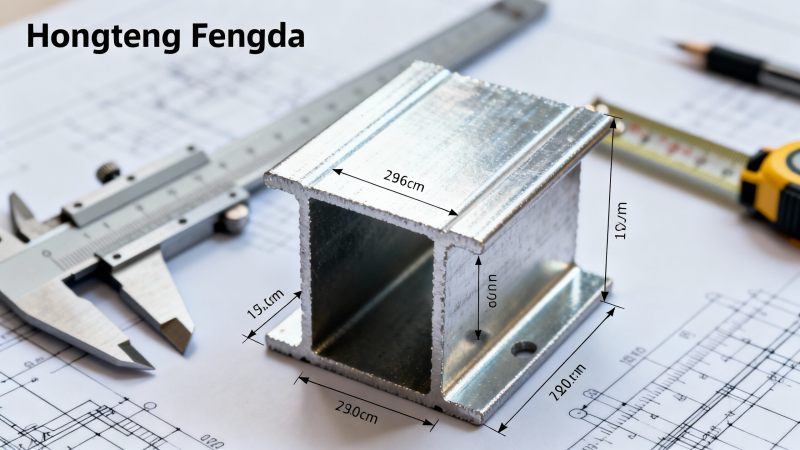

3. Medir largura do flange (b) e espessura (t_f): Aplique paquímetros em cinco posições por flange (borda esquerda, quarto, centro, três quartos, borda direita). Média dos resultados por flange.
4. Medir espessura da alma (t_w): Use um micrômetro em três locais verticais (topo, meio, base da alma), evitando zonas afetadas por calor perto de soldas ou cortes.
5. Verificar comprimento (L) e esquadro: Estique uma linha de náilon tensionada ao longo do eixo da viga; meça o desvio perpendicular em ambas as extremidades. Desvio aceitável: ≤3 mm em 12 m.

Desempenho Técnico: De Dimensões ao Cálculo de Peso

O peso da viga não é adivinhado—é derivado de geometria precisa e densidade do material (7.850 kg/m³ para aço carbono). A fórmula padrão para o peso da viga I por metro é:

W = [2 × b × t_f + (h − 2t_f) × t_w] × 7,85 (kg/m)

Mas variáveis do mundo real importam. Escama de laminação, revestimento de galvanização (como nosso DC01  Galvanized  Round Steel) e tensão residual afetam a distribuição de massa. Por isso a Hongteng Fengda fornece relatórios de teste de usina (MTRs) com propriedades seccionais certificadas—incluindo peso real medido vs. teórico—para cada pedido acima de 5 toneladas.

Equívocos Comuns e Armadilhas de Campo

Muitos profissionais confundem tamanho nominal (ex.: "W12×50") com dimensões reais—mas essa designação só indica peso aproximado (50 lb/ft), não geometria. Outro erro frequente? Medir a largura do flange na ponta em vez do eixo neutro, distorcendo cálculos de momento de inércia. E enquanto scanners laser digitais prometem velocidade, eles falham em superfícies enferrujadas ou revestidas sem verificação manual.

A Hongteng Fengda treina sua equipe de QA de exportação para identificar esses problemas antes do embarque. Nossa lista de verificação de inspeção de vigas inclui: mapeamento visual de defeitos superficiais, varredura ultrassônica de espessura da alma e validação de retilineidade em dois eixos—tudo rastreável a instrumentos calibrados pelo NIST. Isso elimina suposições para distribuidores e contratantes gerenciando cadeias de suprimentos multicamadas no Sudeste Asiático ou Oriente Médio.

Por que Escolher a Hongteng Fengda para Aço Estrutural de Precisão?

Como fabricante e exportador certificado de aço estrutural da China, a Hongteng Fengda une padrões globais e realidades de campo. Não apenas enviamos vigas—entregamos certeza dimensional. Cada pedido inclui:

• Relatórios de Teste de Usina (MTRs) com peso da viga I certificado, composição química e propriedades mecânicas conforme ASTM A6/A370 ou EN 10204 3.1
• Vídeos de inspeção dimensional sob demanda—mostrando medições com paquímetro em tempo real em 10+ pontos
• Suporte OEM para comprimentos personalizados, padrões pré-perfurados ou revestimentos galvanizados compatíveis com especificações DC01
• Suporte dedicado de engenharia de projeto para revisões de compatibilidade viga-conexão

Seja você especificando aço para um arranha-céu em Dubai, um depósito ferroviário na Polônia ou uma subestrutura de fazenda solar no Texas—a Hongteng Fengda garante que seu processo de como medir uma viga de aço comece com dados verificados, não estimativas. Contate nossa equipe de vendas técnicas hoje para suporte gratuito de validação dimensional e planilhas personalizadas de cálculo de peso de vigas.
